　タンスの奥に眠っていたEL51を使ってみたという話題です．

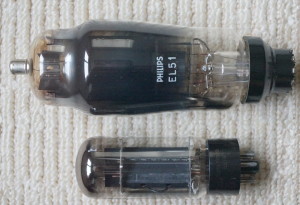

EL51は最大プレート電圧750V，最大第2グリッド電圧750Vというサイドコンタクトの大型管です．

（比較のため並べた6GB8が小さく見えます．）

最大プレート損失45W，第2グリッド損失7Wで三結時のプレート損失は45Wと発表されています．

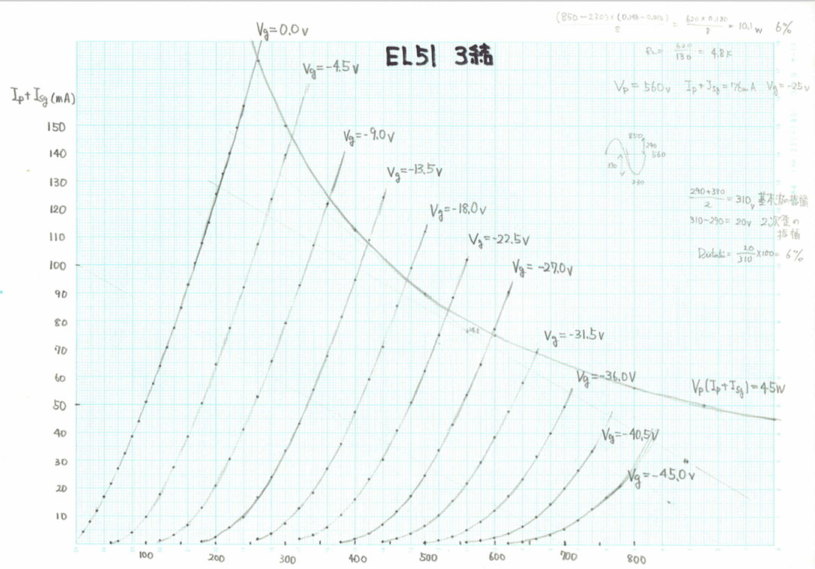

神戸にあったサンセイ・エンタープライズで約40年前に購入したものですが，その後，プレート特性を測ったきりで，忘れていました．（この実測特性は，その後知ったTeslaの規格表に記載のものと良く一致しています．）

This is a personal record of challenging EL51 single amplifier as triode connection. EL51 is side- contact large pentode with the limiting values Vp=750 V and Vg2=750 V that is very characteristic of this tube. Maximum dissipations are Pp=45 W, and Pg2=7 W, respectively. In the case of triode connection, Pp+Pg2=45 W according to the manual of Tesla. There is no report of use as triode conectiont in the amateur field, as far as I know.
 The EL51 tubes used in this report are my old stock purchased from Sansei-Enterprise (Kobe) about 40 years ago. At that time, I measured characteristic curves, namely Ip(Vp, Vg), and they have been forgotten.
Now it is a nice time to challenge. From the characteristic curve, it is expected approximately 10W by applying 550 V at plate, and using 5 k ohm load resistance.

プレート電圧550V, Ip=80mA，負荷抵抗5kΩあたりで10Wは出そうですが，私の知る限りでは3結の製作例は見当たりません．（1973年10月のMJ誌に安斎氏の5結の製作例がありますが，魅力的には見えません．）
