TC-K222ESA 修理：ほぼ完了 ― 2024/08/06
TC-K222ESA修理の続きです．

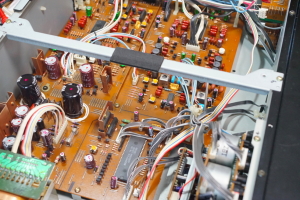

TC-K222ESAは製造後30年以上を経過しています．そこで，劣化しやすいものの一つであるケミカルコンデンサー，主基板上のほぼ全てを交換しました（上部に赤色のマーク）．また，信号経路にあるものは，部分的に両極性ケミコン（緑のオーディオ用）に変えました．取り外し後，容量を測定しましたが，小容量のものは減少無しでしたが，電源部のケミコンは容量減少が目立ちました（下の表，参照）．これらは交換した意味があったようです．なお，液漏れしているケミコンはありませんでした．ついでに，OPアンプ，IC501，IC551，ICI553をソケット化しました．
ケミコン交換後，試聴しましたが，録音時に動作が不安定となり，「一瞬消去されず前の音声が残っている」が，しばしば生じました．恐らく，制御系に何か問題が生じたようです．そこで，2日かけて主基板のハンダ付けを全てやり直しました．（アース板やコネクター周りだけでなく，ICの足も含んだ，まさに全てです．）その結果，この問題は解消しました．
しかし，別の問題が表面化しました．流石に30年選手は一筋縄では行きません．（もっとも，後でよりも今の段階で問題が表面化するのは大歓迎です．）
テスト録音中にmonitorしていると，「ふっとL-chだけ無信号になる」が，何度か生じました．CD DIRECTの場合だけ起きるようです．となれば，一番怪しいのはINPUT切替スイッチです．
早速，分解して，接点を4000番の研磨フィルムで磨いた後，スクアランで拭いておきました．と言うことで，この問題も解決しました．
その後，アジマス調整，HX PRO，Bias調整など，K222ESLのservice manualの22〜24ページを行いました．さらに，100Hz, 1kHz, 10〜20kHzを録音してみて,ほぼ修理完了となりました．（「ほぼ」と言うのは，MPX FILTERのスイッチが不調だからです．ま〜，これは使わないので．）
