大型真空管 EL51 三結シングルアンプ その5 ― 2024/06/10
EL51 三結（3極管接続）シングルアンプの2号機が組み上がりました．前述したように，801Aパラシングルアンプの部品を流用したので，シャーシには不要な穴が多数あいています．

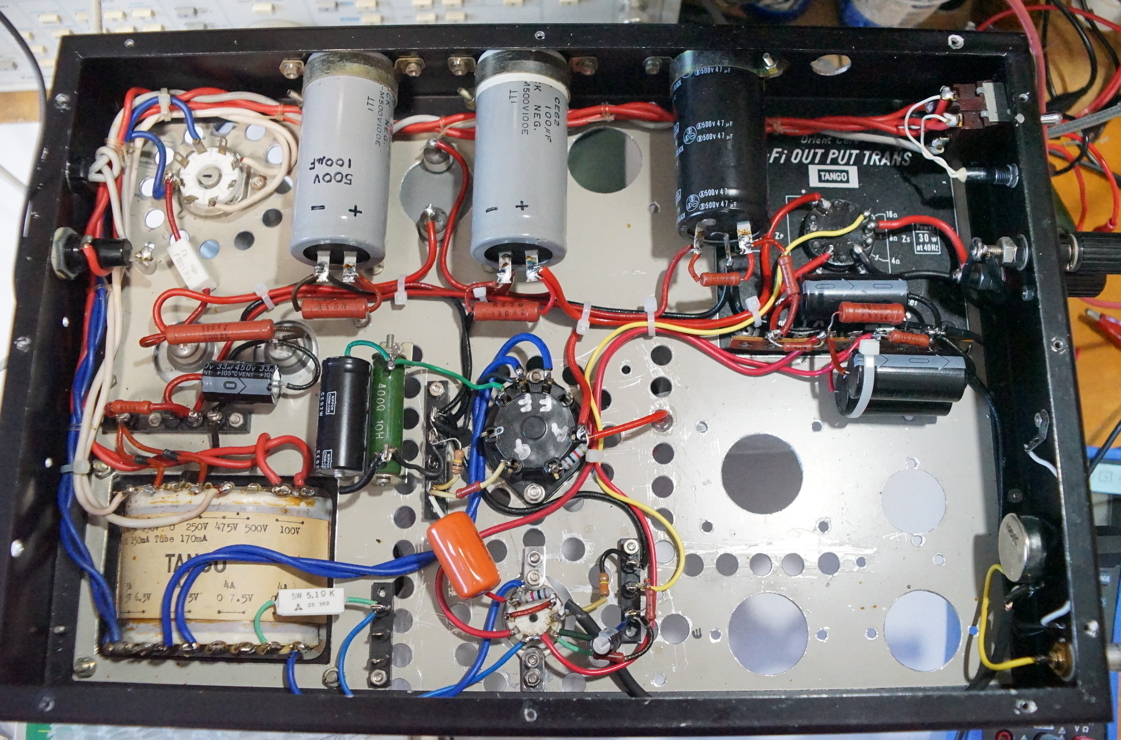

回路構成はシンプルですから，内部はスッキリとしています．ただ，EL51用のB電源は475VACを整流して作っていますので，オイルコンデンサーは耐圧1000Vのものを，ケミカルコンデンサーは500V耐圧のものを2個直列にし，それぞれにブリーダー抵抗330kΩを付けています．500V耐圧は無駄なように見えますが，ここは十分な余裕を持たせることが必要です．（片側が容量抜けすると，他方に一方的に電圧がかかるので．）
2号機で使用しているEL51はVp=550V，Vg=25.0VでIp=61.5mA流れます（自己バイアスで，カソード抵抗は実測406.6Ω）．この時のプレート損失は，34Wで最大許容損失45Wに対して十分な余裕があります．
それでは，雑音歪率の測定結果を見て見ましょう．NFは4dBに設定しました．この時の残留雑音は1.1mV（聴感補正なし）でした．最大出力はこの個体では，約7Wです．その時の歪率は1％を切っています．80Hz, 1kHz, 10kHzの歪カーブがほとんど同じなのは，すごいです．1W時の歪率は，1kHzと10kHzで0.2%，80Hzで0.27%です．負荷抵抗は7kΩですが，5kΩにした方が歪は少し増えますが，最大出力は伸びると思われます．5kΩでも十分低歪に仕上がるでしょう．
心配していた，EL51のB電源のリップルですが，この位の残留雑音であれば，特にコンデンサーの追加は不要なようで，安心しました．
それと，もう一つ．今までに4本のEL51を試していますが，どれも問題なく動作しています．Philips製EL51の信頼性は高いと思います．
次は，1号機を少し改装して，それから試聴して見ます．
