大型真空管 EL51 三結シングルアンプ その4 ― 2024/06/09
EL51 2号機も無事組み上がり，調整と性能テストを始めます．NF量をいくらにするか，これからの課題です．
2号機作製中に，初段のハムノイズに悩まされました．（久しぶりに考え込みました．）
12AT7 SRPPのB電源はEL51とは別立てで，CRの平滑回路（4段）なので，そこに問題があるのかと悩みましたが，真空管自体が原因でした．プリアンプでも実績のある12AT7(東芝製）でしたが，別の12AT7に変えた途端にノイズが，2.2mVから0.7mVに減りました（12AT7 SRPPのノイズの値です）．プリアンプは安定化した直流での点火でしたから，気が付かなかったのかもしれません．

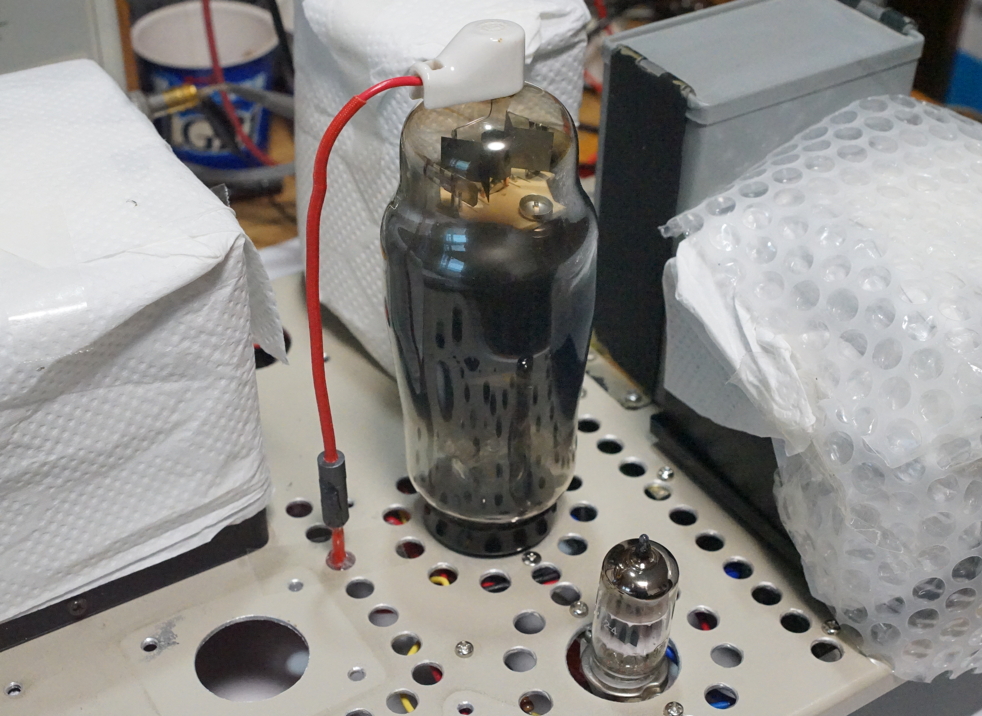

それにしても，EL51は大きいです．シャーシを裏返して置くのは大変です．トランスの下に適当な厚さの書籍を積んで，高さ調整しています．カバーはトランスの保護です．
サイドコンタクトソケットのシャーシへの取り付けですが，低頭のネジが良いです．普通のネジだとEL51の袴と微妙な関係です．(AD1よりも袴が太いです．）
